DM8_OPENSSL加密通信证书制作

写在前面

OPENSSL:
OpenSSL是一个开放源代码的软件库包，应用程序可以使用这个包来进行安全通信，避免窃听，同时确认另一端连接者的身份。这个包广泛被应用在互联网的网页服务器上。
OpenSSL整个软件包大概可以分成三个主要的功能部分：SSL协议库、应用程序以及密码算法库。OpenSSL的目录结构自然也是围绕这三个功能部分进行规划的。
作为一个基于密码学的安全开发包，OpenSSL提供的功能相当强大和全面，囊括了主要的密码算法、常用的密钥和证书封装管理功能以及SSL协议，并提供了丰富的应用程序供测试或其它目的使用。
加密通信:

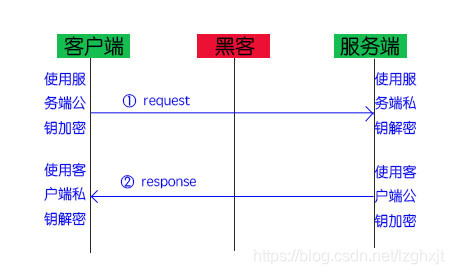

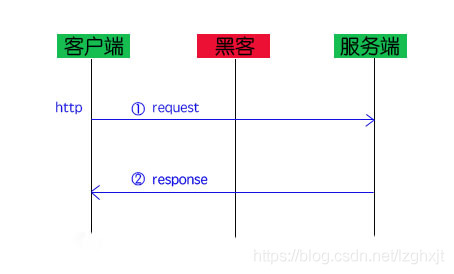

关于加密通信这里不做过多的讲解，消息通信时都需要加密，如果不加密，在请求和响应的过程中，如果消息中途被黑客劫持或篡改后果不堪设想；加密通信可以采用的方式有两种，一种是对称加密，一种是非对称或者叫公钥加密。对称加密的特点是发送方和接收方采用相同的 key ，非对称加密发送方和接收方采用的是不同的 key。

一、准备工作：

制作证书所需相关工具如下：

操作系统:	OPENSSL:	JAVA
Windows7 64位	OpenSSL 1.1.1i 8 Dec 2020	JAVA SE Development Kit7

注：JAVA会默认安装在C:Program Files (x86)Javajdk1.7.0_13中，但是后面在pkcs12 格式文件转换时，在cmd窗口输入C:Program Files (x86)时会报错'C:Program' 不是内部或外部命令，也不是可运行的程序，原因为Program Files中间有空格，导致了该路径被作为一条命令被执行了，解决办法：安装完成后将整个Java目录拷贝至C:Java便于后期调用。

（1）需要配置Windows操作系统的系统环境变量

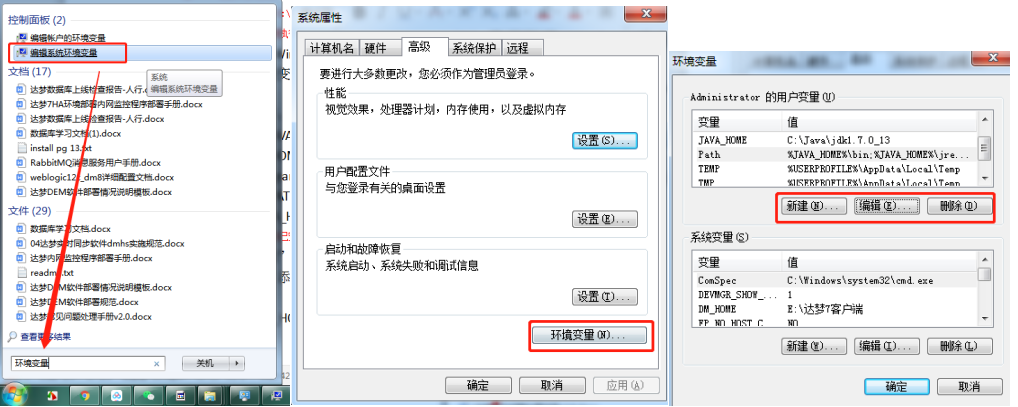

修改与添加环境变量方法：

具体配置值如下：
新建系统变量JAVA_HOME 和CLASSPATH

JAVA_HOME	C:Javajdk1.7.0_13
CLASSPATH	C:ProgramFiles(x86)Javajdk1.7.0_13libtools.jar;C:ProgramFiles (x86)Javajdk1.7.0_13libdt.jar

注：其中变量值为你自己安装jdk的文件目录
选择“系统变量”中变量名为“Path”的环境变量，双击该变量，把JDK安装路径中bin目录的绝对路径，添加到Path变量的值中，并使用半角的分号和已有的路径进行分隔。

Path	%JAVA_HOME%bin;%JAVA_HOME%jrebin;

二、配置 openssl.cfg 文件

用记事本打开 C:Program Files (x86)OpenSSL-Win32bin路径下的 openssl.cfg 文件，然后在[ CA_default ]一节修改如下的配置项（红色加粗字体表示手动配置的项，其他的均为默认值）。

 [ CA_default ]
dir  = ./ca                          # Where everything is kept ################
certs = $dir/certs                     # Where the issued certs are kept
crl_dir  = $dir/crl                    # Where the issued crl are kept
***database = $dir/index.txt***              # database index file. ################
#unique_subject = no                 # Set to 'no' to allow creation of
# several ctificates with same subject.
***new_certs_dir  = $dir/newcerts***       # default place for new certs. ################
***certificate = ca-cert.pem***              #The CA certificate ################
serial = $dir/serial                   # The current serial number
crlnumber = $dir/crlnumber           # the current crl number
# must be commented out to leave a V1 CRL
crl  = $dir/crl.pem                  # The current CRL
***private_key  = ca-key.pem***            # The private key ################
***RANDFILE = $dir/private/.rand***         # private random number file################

注：我在操作时将上方星号的修改项在C:Program Files (x86)OpenSSL-Win32bincnfopenssl.cnf文件中也对应的做了更改。如果不改可能会造成openssl的bin目录下生成的ca-cert.pem为cacert.pem缺少“-”导致cmd无法调用。

三、制作证书

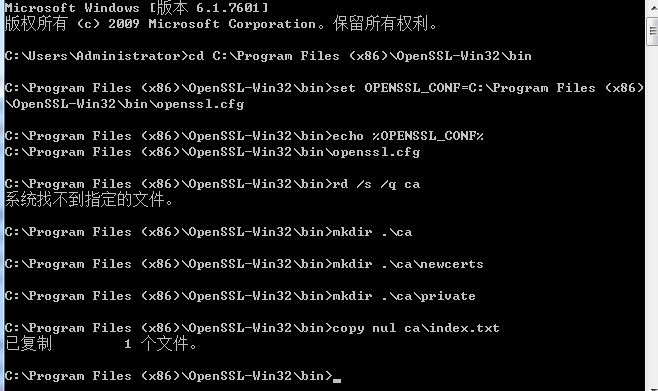

1.打开 cmd.exe，用“cd C:Program Files (x86)OpenSSL-Win32bin”命令，切换到 C:OpenSSLbin 目录下，执行如下命令：

 >set OPENSSL_CONF=C:\Program Files (x86)\OpenSSL-Win32\bin\openssl.cfg
>echo %OPENSSL_CONF%
>rd /s /q ca --删除ca文件夹
>mkdir .\ca
>mkdir .\ca\newcerts
>mkdir .\ca\private
>copy nul ca\index.txt

 >set /p="01"<nul>>ca\serial
>mkdir server_ssl
>mkdir client_ssl

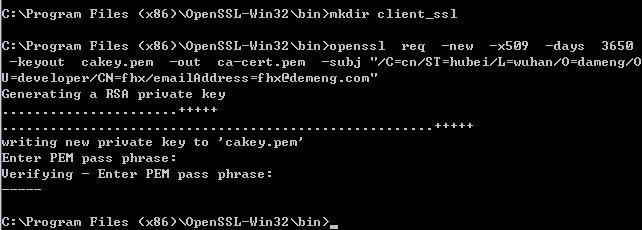

2.echo 生成 ca 私钥（ca-key.pem）和 ca 自签名证书（ca-cert.pem），需输入 ca 私钥存储密码

 >openssl  req  -new  -x509  -days  3650  -keyout  cakey.pem  -out  ca-cert.pem  -subj "/C=cn/ST=hubei/L=wuhan/O=dameng/OU=developer/CN=fhx/emailAddress=fhx@demeng.com"

注：最后一条命令执行过程会要求用户输入长度大于等于4字符的ca私钥存储密码，我们统一输入“123456”。记住：这个ca私钥的存储密码在给各个用户签名时还要用

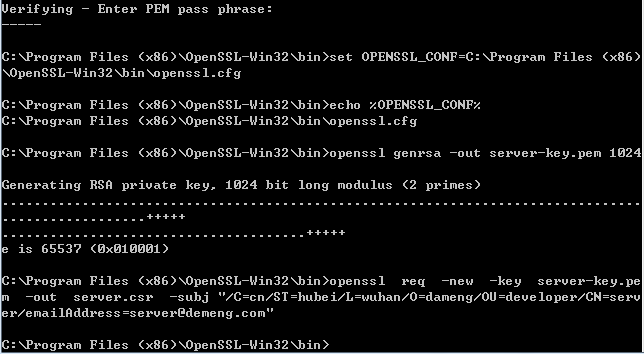

3.生成server端私钥和被ca签名的server数字证书，在上述命令行程序中继续执行下述语句：

 >set OPENSSL_CONF=C:\Program Files (x86)\OpenSSL-Win32\bin\openssl.cfg
>echo %OPENSSL_CONF%
rem 生成 server 私钥 server-key.pem，输入私钥密码
>openssl genrsa -out server-key.pem 1024
rem 生成 server 证书请求 server.csr
>openssl  req  -new  -key  server-key.pem  -out  server.csr  -subj "/C=cn/ST=hubei/L=wuhan/O=dameng/OU=developer/CN=server/emailAddress=server@demeng.com"

rem 生成 server 经 ca 签名证书 server-cert.pem

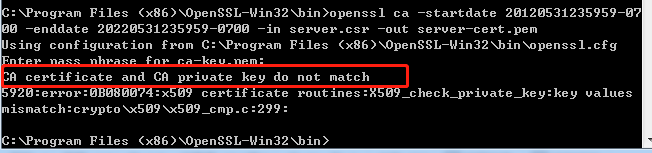

 >openssl ca -startdate 20120531235959-0700 -enddate 20220531235959-0700 -in server.csr -out server-cert.pem

注：这里会报错，是由于rem 生成server经ca签名证书server-cert.pem
openssl ca -startdate 201110000000Z -enddate 301110000000Z -in server.csr -out server-cert.pem
这种方式生成的有GMT标识，时间参数为YYMMDDHHMMSSZ，其中的Z和java语言中时间格式的Z含义一致，表示UTC国际标准时间（也称GMT）如果需要证书带GMT格式且有效期需要人工指定，那么-startdate和--enddate 参数值需要严格按照YYMMDDHHMMSSZ格式要求书写，所以修改时间字符如下

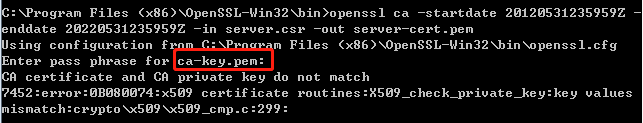

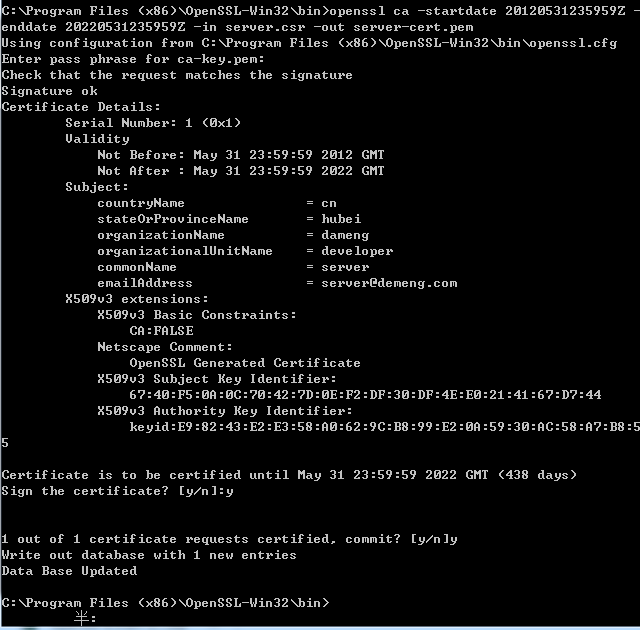

 >openssl ca -startdate 20120531235959Z -enddate 20220531235959Z -in server.csr -out server-cert.pem

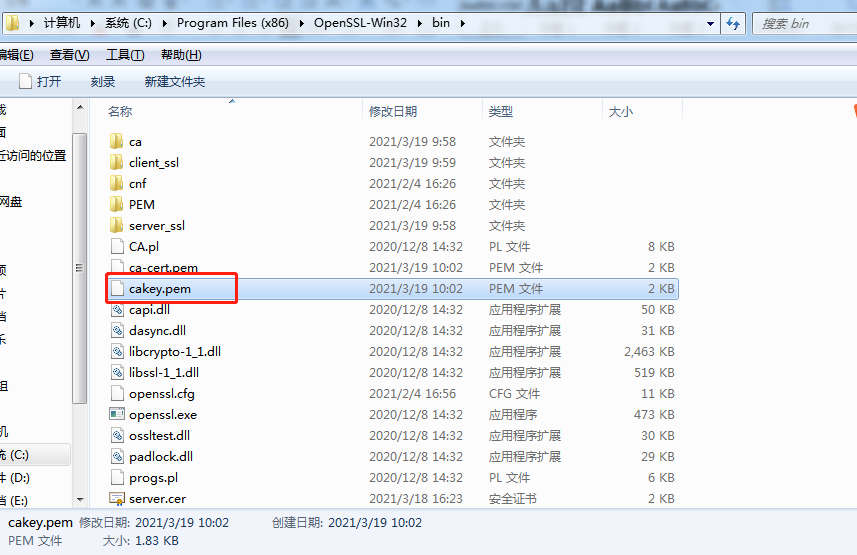

注：这里还是会报错，打开openssl的bin目录会发现生成的ca-key.pem文件名为cakey.pem缺少“-”手动修改文件名后再执行

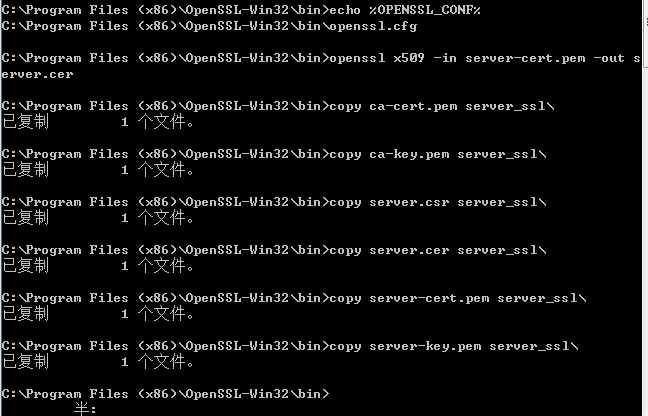

4.server 可信证书转换为格式 X509

 >openssl x509 -in server-cert.pem -out server.cer
>copy ca-cert.pem server_ssl\
>copy ca-key.pem server_ssl\
>copy server.csr server_ssl\
>copy server.cer server_ssl\
>copy server-cert.pem server_ssl\
>copy server-key.pem server_ssl\

注：执行过程中，当要求输入 cakey.pem 的存储私钥时，请输入“123456”

5.生成用户私钥和被ca签名的用户数字证书

此处的用户名为 TEST，若是其他用户名只需全局替换用户名即可。
在上述命令行程序中继续执行下述语句：

 >set OPENSSL_CONF=C:\Program Files (x86)\OpenSSL-Win32\bin\openssl.cfg
>echo %OPENSSL_CONF%
>rd /s /q TEST     --删除TEST的文件夹
>mkdir .\TEST

rem 生成 TEST 私钥 client-key.pem，输入私钥密码

 >openssl genrsa -out TEST/client-key.pem 1024

rem 生成 TEST 证书请求 client.csr

 >openssl  req  -new  -key  TEST/client-key.pem  -out  TEST/client.csr  -subj "/C=cn/ST=hubei/L=wuhan/O=dameng/OU=developer/CN=TEST/emailAddress=TEST@dameng.com"

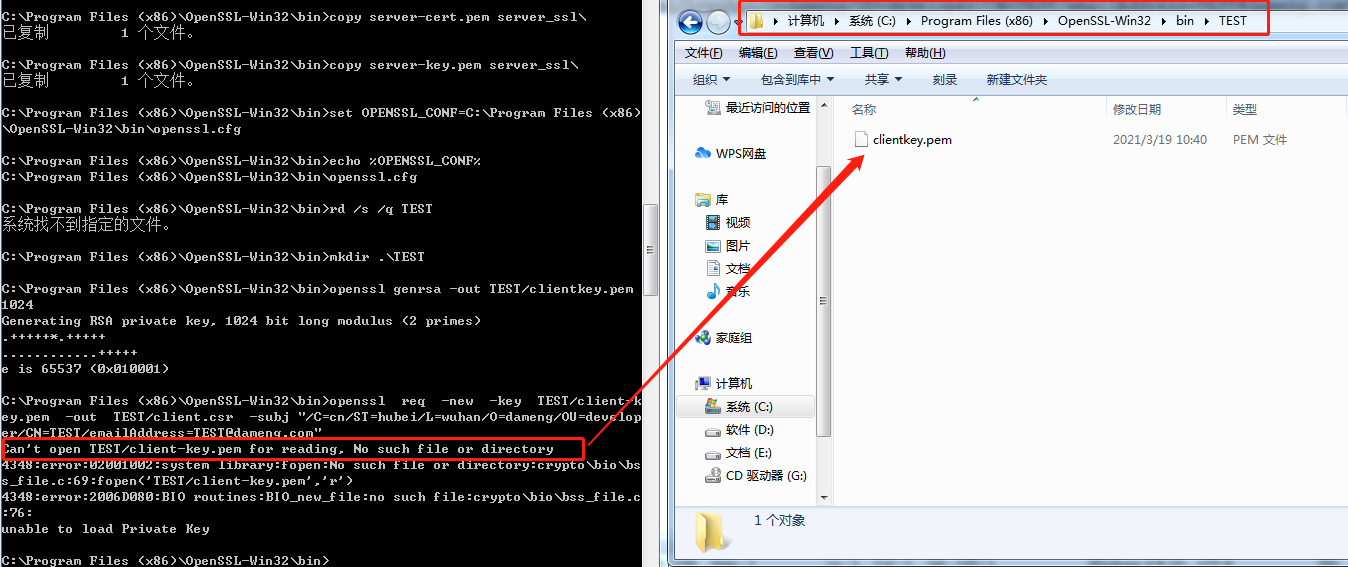

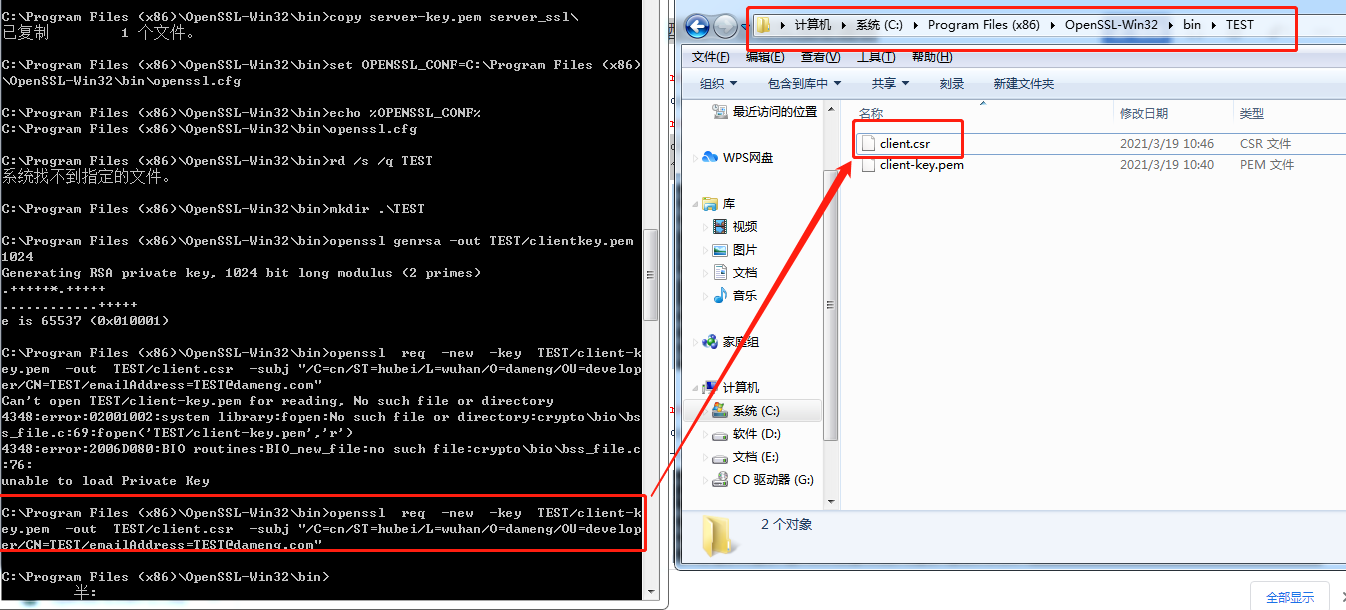

注：这时，又会报错文件名不对，手动修改文件名后再次执行

rem 生成 TEST 经 ca 签名证书 client-cert.pem（ca-key.pem:一定要输123456)

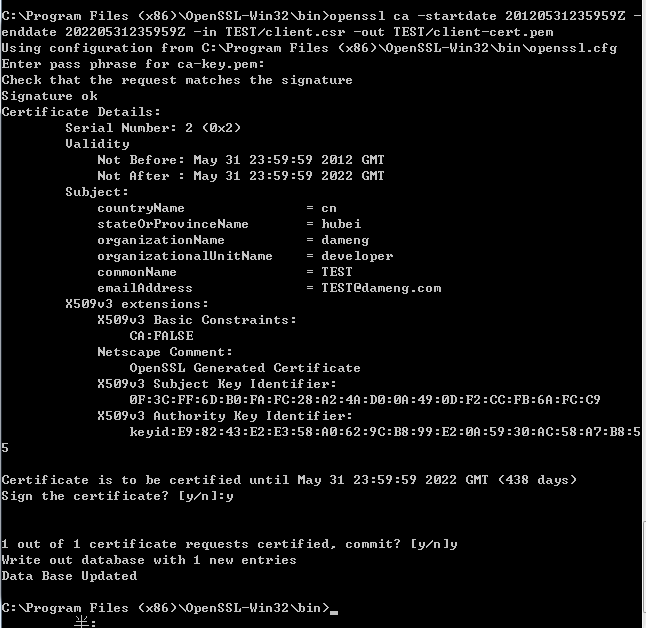

 >openssl ca -startdate 20120531235959Z -enddate 20220531235959Z -in TEST/client.csr -out TEST/client-cert.pem

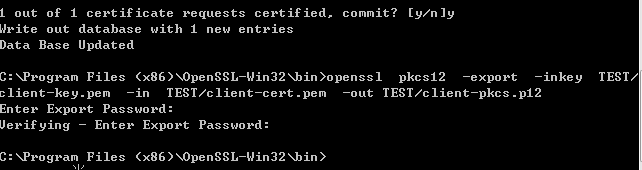

rem 将 X.509 格式的 client-key.pem 和 client-cert.pem 合并转换为 pkcs12 格式的文件 client-pkcs.p12 rem 务必输入 export password 为 changeit（小写）

 >openssl  pkcs12  -export  -inkey  TEST/client-key.pem  -in  TEST/client-cert.pem  -out TEST/client-pkcs.p12

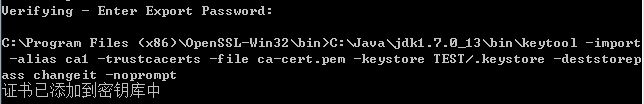

 C:\Java\jdk1.7.0_13\bin\keytool -import -alias ca1 -trustcacerts -file ca-cert.pem -keystore TEST/.keystore -deststorepass changeit -noprompt

 C:\Java\jdk1.7.0_13\bin\keytool -import -alias server -trustcacerts -file server.cer -keystore TEST/.keystore -deststorepass changeit -noprompt

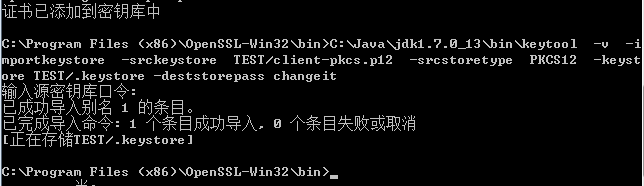

 C:\Java\jdk1.7.0_13\bin\keytool  -v  -importkeystore  -srckeystore  TEST/client-pkcs.p12  -srcstoretype  PKCS12  -keystore TEST/.keystore -deststorepass changeit

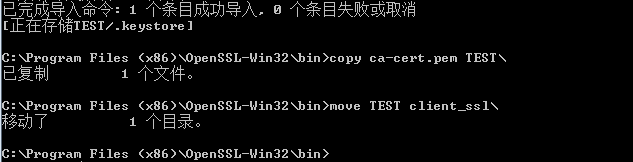

 >copy ca-cert.pem TEST\
>move TEST client_ssl\

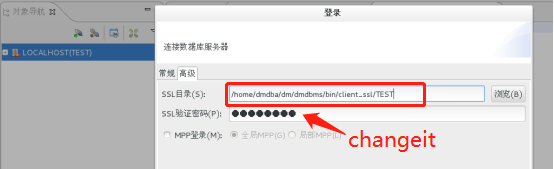

注：执行过程中，当要求输入 ca-key.pem 的存储私钥时，请输入“123456”，当要求输入 pkcs.p12 的 export password 时，请务必输入小写的“changeit”。

6.证书的使用

修改dm.ini文件中的enable_enecrypt＝1打开OPENSSL登录

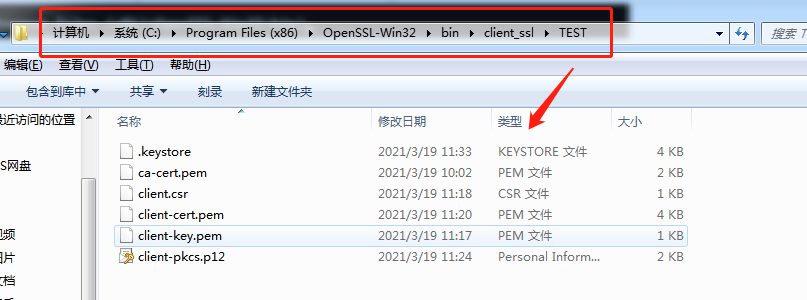

将操作系统Openssl文件夹中生成的client_ssl文件夹中对应的用户目录拷贝到/home/dmdba/dmdbms/bin/client_ssl/TEST

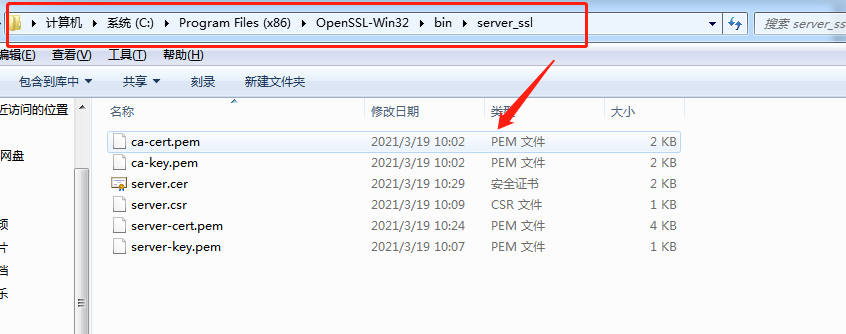

将操作系统Openssl文件夹中生成的server_ssl文件夹中的文件拷贝到/home/dmdba/dmdbms/bin/server_ssl目录中

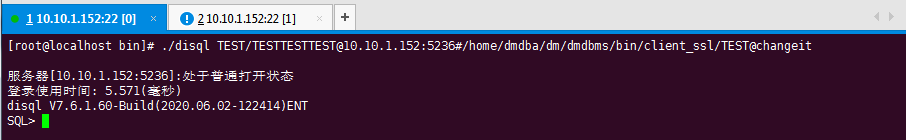

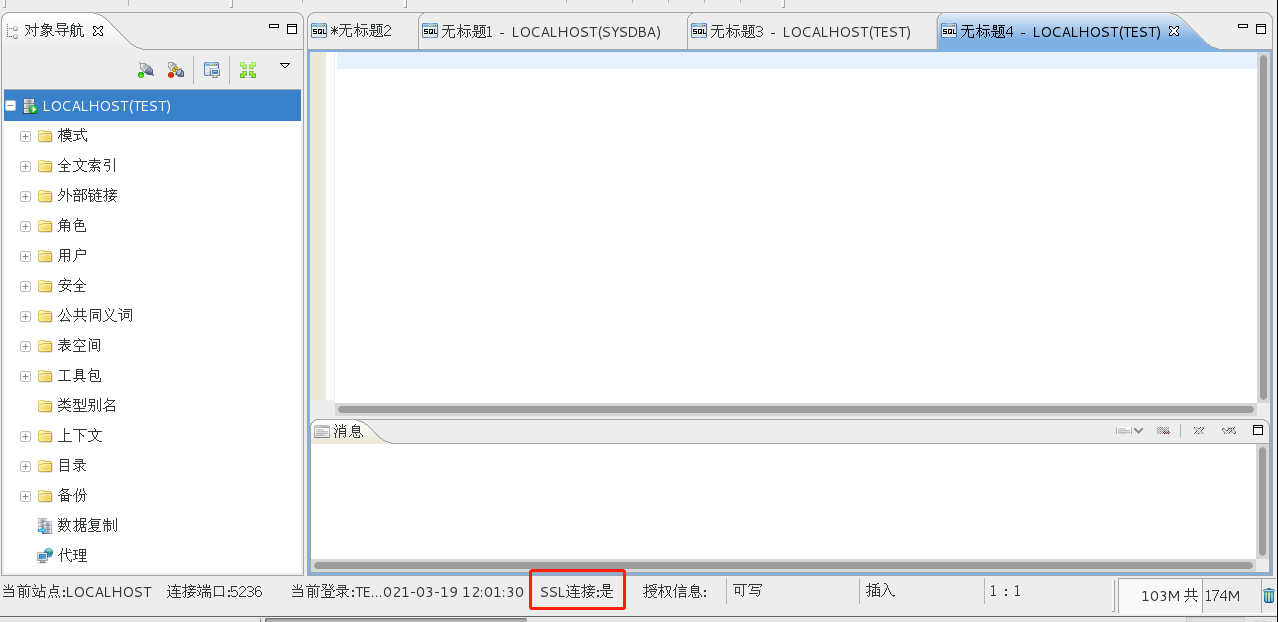

测试效果如下：

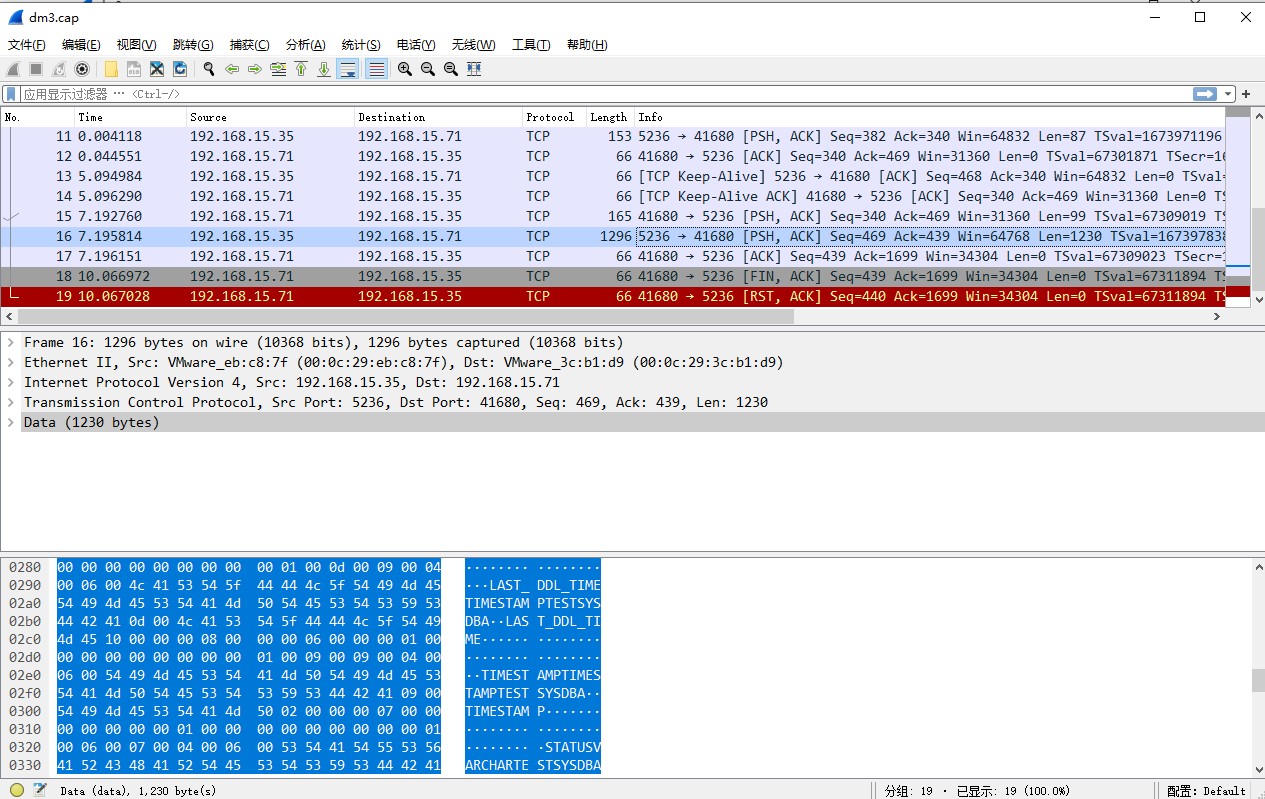

数据库通信加密测试

Windows直接使用Wireshark软件，Linux环境使用tcpdump进行抓包，然后使用Wireshark打开抓包数据进行查看验证或者直接查看文件简单搜索进行比较。

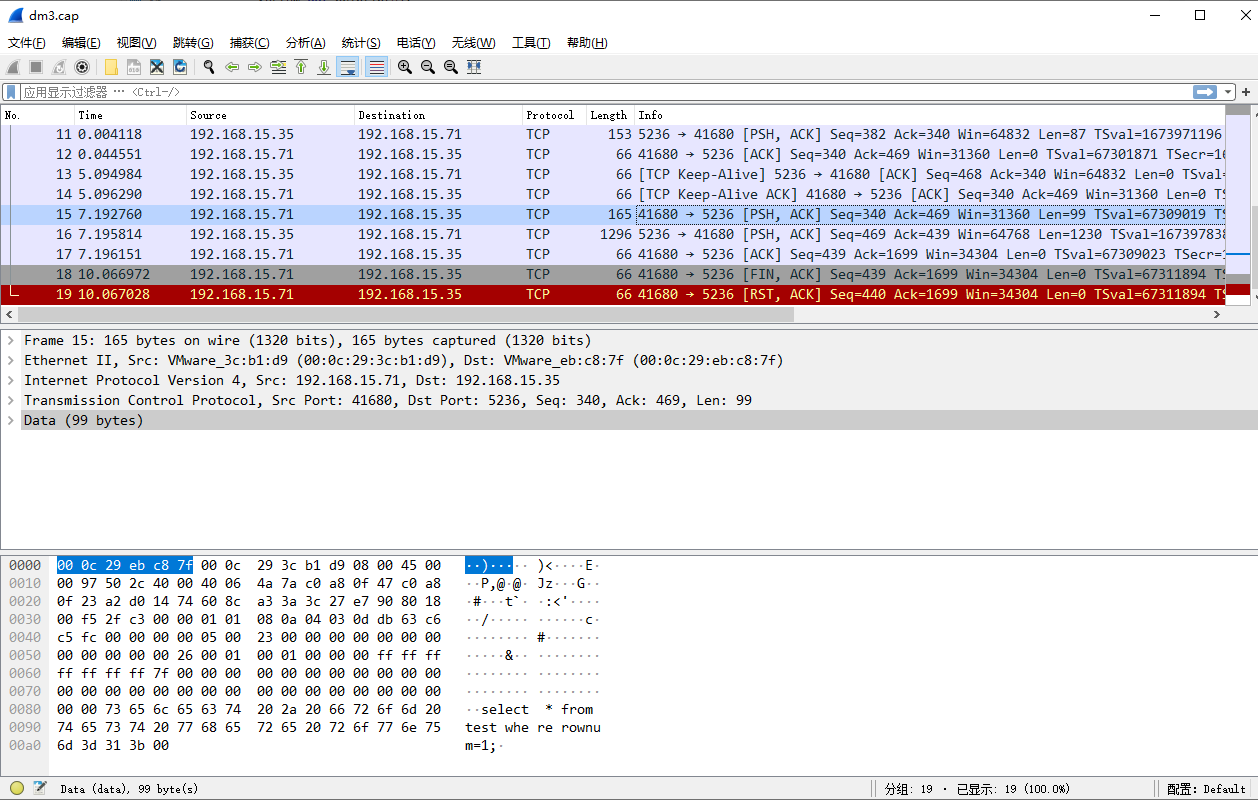

未加密：

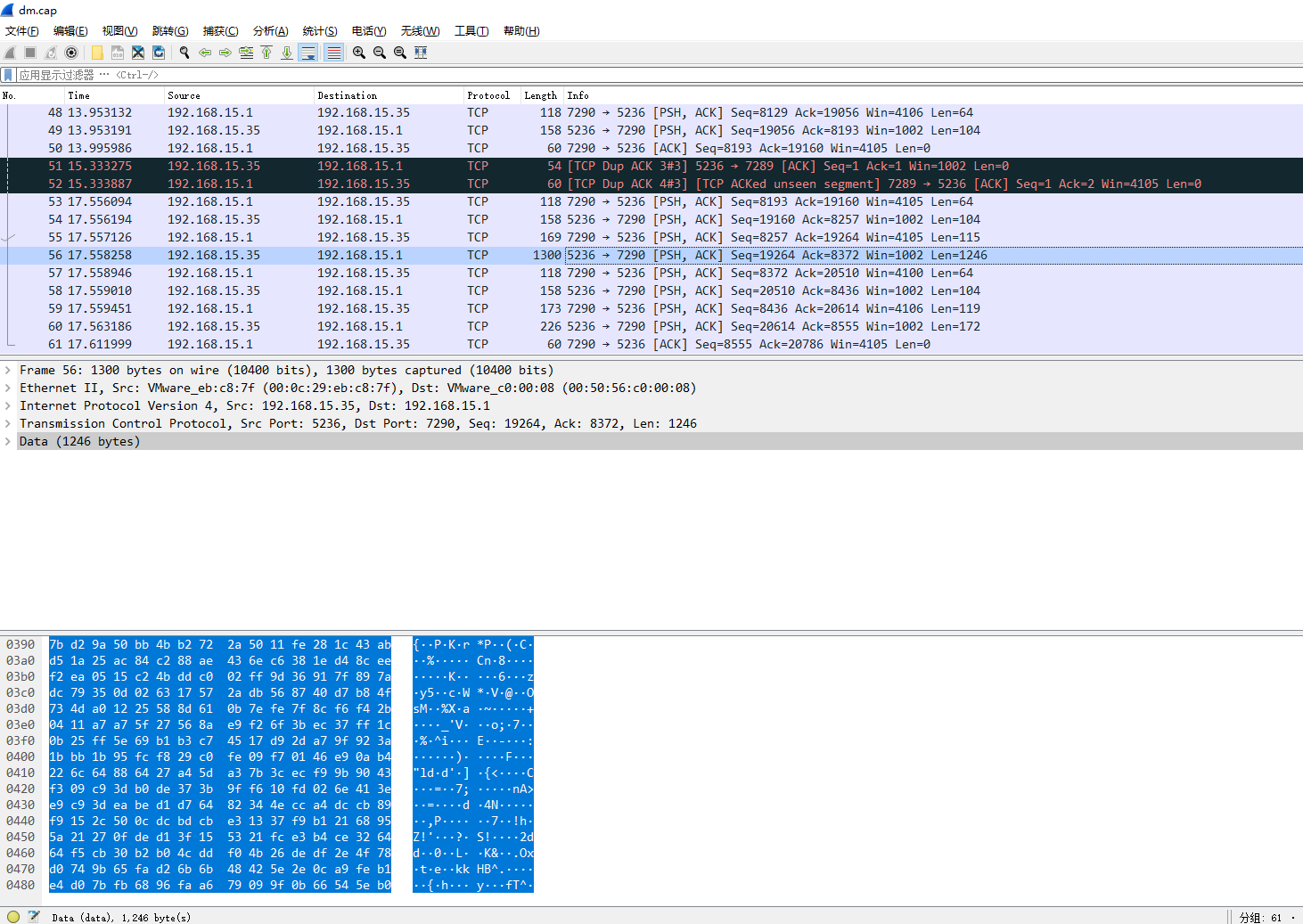

加密：

以上证书制作就完成了，感兴趣的胖友可以自己动手尝试一下呢，以下为相关工具的下载地址，可以自行提取：
Openssl：
链接：https://pan.baidu.com/s/1IuGOafrgkZCoXla1pbMIpA
提取码：40ir
（2）JAVA
JAVA1.7：
链接：https://pan.baidu.com/s/12Bv8phPiG7MMuszLccuFUA
提取码：bhf7
